北米のマテリアルハンドリング業務全体のフリート管理者、倉庫監督者、産業用バッテリー技術者向けの包括的な SOP および運用ガイド。
1. 水を追加するタイミング: タイミングと充電および均等化
液浸した鉛酸フォークリフトバッテリーでは、正確な散水タイミングが熱暴走、極板の酸化、早期細胞死を防ぐための基本となります。産業用バッテリーのメンテナンスの絶対的な黄金律はシンプルです。 ごく少数の特別な例外を除いて、充電と適切な冷却の後は必ず水を与えてください。

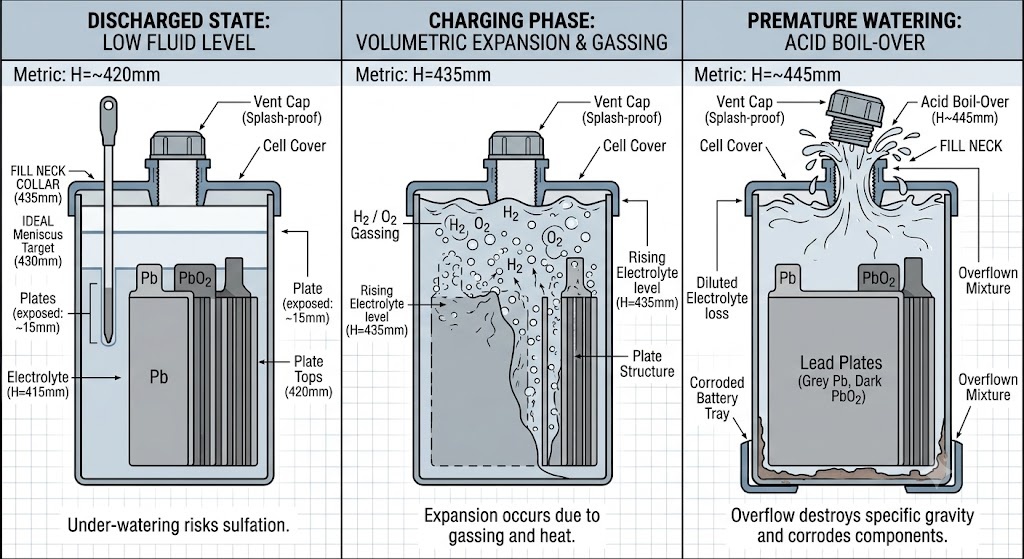

通常の放電中、電解質活性流体 (硫酸) が多孔質鉛板に浸透し、硫酸鉛が形成され、液面が低下します。バッテリーが充電サイクルを受けると、水分子が電気分解して水素と酸素ガスになり、酸がプレートから押し出されて溶液に戻ります。このプロセスにより、各セル内の液体の体積が自然に膨張します。充電を開始する前にトップオフ水を追加すると、その後の体積膨張によって酸水溶液がベントキャップから溢れ、その結果、深刻な酸の沸騰、局所的な有効比重の損失、およびスチール製バッテリートレイの構造腐食が発生します。
推奨される休憩とクールダウンの間隔
標準的な 8 時間の充電サイクルの後、バッテリー内部の温度は日常的に 100 °F (38 °C) を超えます。車両技術者は、最小限のクールダウンウィンドウを厳格に実施する必要があります。 2～4時間 水を確認または追加する前に充電後。水のトップオフは、セル温度が 90 °F (32 °C) 以下で安定したときに行うのが理想的です。
均等化充電例外: 均等化充電は、酸の成層を排除し、ストリング全体のセル電圧のバランスをとるように設計された、制御された意図的な過充電です。均等化により激しいガス発生が発生し、大量の水を消費します。最適な給水ウィンドウは次のとおりです。 均等充電完了直後、3～4時間冷却 。均等化サイクルの前に散水すると、長期にわたる液体膨張による酸の流出が事実上保証されます。
事前チャージ例外ルール: 充電前に水を追加する唯一のシナリオは、セル プレートが完全に外気にさらされている場合 (プレートが乾燥している場合) です。露出したプレートは酸素と接触すると急速に酸化し、活性鉛材料を永久に破壊します。この緊急シナリオでは、プレート上部が約 1/16 インチ (1.5 mm) 浸るのに十分な量の蒸留水を追加し、完全な充電サイクルを完了し、冷却期間を置いてから、動作中の充填ラインに液体を完全に補充します。
注: このガイドは、標準の液式 (湿電池) 鉛蓄電池にのみ適用されます。制御弁式鉛酸 (VRLA)、吸収ガラスマット (AGM)、ゲル、およびリチウムイオンのフォークリフト パワー ユニットは、密閉型またはメンテナンス不要のシステムです。 決してしてはいけない 開けたり、水をかけたりします。保証への準拠については、特定の OEM (相手先ブランド供給) サービス マニュアル (Crown、Toyota、Hyster-Yale、Raymond など) を常に相互参照してください。
2. 電解質レベルの確認方法と追加する正確な水の量
すべてのセルにわたって正確な流体高さを実現するには、構造化された目視検査技術と、厳格なメートル法および帝国流体公差の順守が必要です。電解液レベルの判断を誤ると、充填不足によるプレートの硫酸化、または充填過多による酸の希釈が発生します。
各セルには防滴ベントキャップとフィルネック（バスケット）が装備されています。メーカーはネックの内側に、「フィルトゥライン」またはスプラッシュチューブバスケットエッジとして知られる物理的なインジケーターリングを成形します。完全に補充すると、電解液のメニスカスはこのプラスチック カラーの下縁に触れ、セル カバーの上端から約 1/4 インチから 3/8 インチ (6 mm ～ 10 mm) だけ下に残ります。
| 電解質レベルの状態 | 帝国の寛容 | メートル法許容差 | 必要な操作アクション |
|---|---|---|---|
| クリティカル低 (プレート露出) | プレート上端の下 | プレート上端の下 | 緊急にトップオフ（プレートから 1.5 mm / 1/16 インチ）し、すぐに充電します。 |
| 許容可能な低さ | 1/8 インチから 1/4 インチ上のプレート | プレート上 3 mm ～ 6 mm | 安全に操作できます。充電後の定期的な散水のスケジュールを設定します。 |
| 最適な運用目標 | フィルネックカラーの下1/4インチ | フィルネックカラーの下から 6 mm | 理想的な目標レベルに到達しました。水を加えるのをやめてください。 |
| 過充填状態 | キャップ座糸接触・溢れ | 襟のスロットベースの上 | 余分な液体は手動の酸シリンジで吸い出す必要があります。 |
水量の推定: 平均して、標準的な 18 セル 36V 850 Ah 産業用バッテリーは、通常の動作条件下で 10 ～ 15 回の充電サイクルごとにセルあたり約 0.5 ～ 1.2 リットル (17 ～ 40 液量オンス) の水を消費します。実際的な経験則は、セルサイクルごとに放電されるアンペア時 (Ah) ごとに約 1.0 ～ 1.5 ミリリットルの純水が消費されます。
水の純度要件: 水道水、井戸水、または標準的なボトル入りの天然水は絶対に使用しないでください。水道水には溶解ミネラル (カルシウム、鉄、塩素、硝酸塩) が含まれており、活性化学ペーストを恒久的に汚染します。鉄含有量が 0.0004% と低いと、急速な自己放電が発生します。最大電気伝導率が 10 マイクロジーメンス/cm 未満 (または総溶解固形分が 5 ppm 未満) の水蒸気蒸留水または脱イオン水のみを使用してください。
複雑な検査条件をナビゲート: 電解液のミストによって濁りが生じるような過酷な作業や、安全キャップ付きのフリップトップ通気口を備えたバッテリーを検査する場合、正確な目視チェックが困難になります。技術者は、絶縁された LED サイトゲージ懐中電灯、または 1/4 インチ刻みのノッチマークで校正された非導電性プラスチックのディップスティックを使用する必要があります。飛散や過剰充填を避けるために、2 ～ 5 PSI (0.14 ～ 0.34 bar) で動作する低流量充填バルブを使用する必要があります。
- クラス I 電気カウンターバランス (48V / 750Ah): 高い熱質量。毎週の使用中にセルあたり 0.8 L ～ 1.5 L の水が必要です。
- クラス II スタンドアップ リーチ トラック (36V / 600Ah): 高いパルス電流により蒸発が促進されます。 5 ～ 7 サイクルごとに点検してください。セルあたり 0.4 L ～ 0.8 L が予想されます。
- クラス III 電気パレット ジャッキ (24V / 330Ah): 予備容量が小さい。通常、トップオフには 10 ～ 14 日ごとにセルあたり 0.15 L ～ 0.35 L が必要です。
3. 推奨される散水頻度: 使用量、温度、充電サイクルに応じたスケジュール
水の損失は実行される電気工事と周囲の熱ストレスの直接の物理的変数であるため、任意の「毎週金曜日に水を与える」ルールは失敗します。艦隊の運用では、運用強度の段階に基づいて定量的な散水スケジュールを確立する必要があります。
メンテナンスの頻度: 10 ～ 14 暦日ごと (または 8 ～ 10 充電サイクルごと) 。季節限定の流通ハブや店舗裏の小売業務に推奨されます。
メンテナンスの頻度: 毎週 (5 ～ 7 回の充電サイクルごと) 。一般的な製造組立ラインや一般物流施設におすすめです。
メンテナンスの頻度: 隔週または 3 ～ 4 日ごと (3 ～ 5 回のフル充電に相当) 。急速充電により継続的にコア温度が上昇し、ガス発生率が最大 250 パーセント加速されます。
温度乗数係数: 動作周囲温度は水の蒸発速度を大きく変化させます。極端な環境条件下で標準的なカレンダーの水やり間隔を調整するには、次の演算式を使用します。
- 冷蔵倉庫 / 冷蔵倉庫 (32 °F / 0 °C): TCF = 1.4 ～ 1.6 (化学反応が遅くなる; ガス発生率が低くなり、散水間隔が長くなります)。
- 標準常温倉庫 (68 ～ 77 °F / 20 ～ 25 °C): TCF = 1.0 (標準ベースライン間隔)。
- 暑い夏の屋外ヤード / 非空調倉庫 (95 °F / 35 °C 以上): TCF = 0.5 ～ 0.6 (周囲の温度が高いと化学物質の蒸発が促進され、散水頻度が 2 倍になります)。
測定可能な障害指標と財務上の影響: 液体レベルを無視すると、フリートの収益性に直接影響します。電解液がプレートの上部から 1/2 インチ (12.7 mm) 下に落ちると、露出した酸化鉛は 48 時間以内に不可逆的な硬質硫酸化を受けます。これにより、公称使用可能なバッテリー容量が 3 か月以内に永久に 15 ～ 30 パーセント減少し、通常 5 年間のバッテリー寿命が 3 年未満に短縮されます。逆に、水のやりすぎは充電中に酸の沸騰を引き起こし、電解液の比重を理想的なベースラインの 1.280 ～ 1.290 から 1.210 未満に低下させ、毎日の稼働時間を 20% 短縮し、高価な酸調整洗浄が必要になります。
4. 安全性、PPE、流出対応、および規制遵守に関する注意事項
産業用フォークリフトのバッテリーには濃硫酸溶液 (30% ～ 40% H2SO4) が含まれており、重度の化学火傷、不可逆的な失明、および急性の有毒物質への曝露を引き起こす可能性があります。北米の職場の安全基準を厳守することが法的に義務付けられています。
必要な個人用保護具 (PPE) チェックリスト
- 目/顔の保護: ANSI Z87.1 承認のフルフェイス シールドと間接通気化学飛沫ゴーグルを組み合わせたものです。
- 手の保護: 手首まで伸びる丈夫なハイカフのネオプレンまたはニトリル手袋 (最小厚さ 14 ミル)。
- 身体の保護: 耐酸性のゴム引きエプロンと液体不浸透性の安全靴（化学シールド付きの鋼製つま先）。
- 緊急施設: OSHA 準拠の洗眼ステーションで、移動時間 10 秒以内に 15 分間の連続洗浄を行うことができます (29 CFR 1910.151(c))。
酸流出時の緊急手順
- 不要不急の人員を避難させ、適切なエリアの換気を確保します (H2 ガスの危険)。
- 市販の酸中和剤 (例: 重炭酸ナトリウム、重曹、または色を示す中和剤) を外周から内側に向かって、シュワシュワ音が止まるまで塗布します。
- テストストリップを使用して、完全な中和 (pH 目標 6.0 ～ 9.0) を確認します。
- 中和された液体をポリプロピレン吸着パッドで吸収し、危険廃棄物処理ドラムに入れます。
- 100 ポンド (電解液約 10 ガロン) を超える流出については、CERCLA 要件に基づく EPA 連邦ガイドラインに報告してください。
規制遵守の概要: OSHA 規格 1910.178(g) では、バッテリーのメンテナンスと給水は、訓練を受けた指定された担当者のみが行うことを義務付けています。雇用主は、年次更新認定を証明する署名済みのトレーニング記録を維持し、コンプライアンス監査のために毎週の散水検査記録を少なくとも 12 か月間保存する必要があります。
5. ツール、自動化、メンテナンス ログ、コスト/ROI 分析
手動によるジャグ充填から自動シングルポイント給水システム (SPWS) への移行により、車両の運用効率が大幅に向上し、人的ミスが排除され、資産の耐用年数が延長されます。
工具の比較: 手動システムと自動システム
手動散水は、重力ジャグまたはゴム製ノズルを備えた手動圧搾ポンプに依存します。この方法では、バッテリー 1 つにつき 12 ～ 20 分かかり、技術者は開いた通気ポートや酸性ガスに直接さらされます。シングルポイント自動給水システム (SPWS) は、内部置換型遮断バルブを備えた恒久的に設置されたセルマニホールドを利用し、クイックディスコネクトカプラーを介して加圧給水 (重力給水または電動ポンプワゴン) に接続します。充填時間が短縮されます バッテリーあたり 60 秒未満 絶対的なレベル精度を備えています。
財務 ROI の計算: 20 台のフォークリフト フリート モデル (米国事業)
| メトリクス/コストカテゴリ | 手動水やり方法 | シングルポイント自動散水システム |
|---|---|---|
| ハードウェアと工具の初期費用 | $250 (水差し、手動ポンプ、安全 PPE) | $5,600 ($250/キット * 20 $600 カートポンプ) |
| バッテリーあたりの作業時間/週 | 15分（0.25時間） | 1分(0.016時間) |
| 年間労働時間 (20 単位、52 週間) | 260労働時間 | 17労働時間 |
| 年間人件費 (フル装備時 1 時間あたり 30 ドル) | 年間 7,800 ドル | 年間 510 ドル |
| 年間の直接的な労働力の節約 | $0 | 年間 7,290 ドル |
| システムの回収期間 | 該当なし | 約9.2ヶ月 |
労働力の節約に加えて、バッテリ寿命の延長 (2 年ごとにバッテリあたり 4,500 ドルの交換コストを節約) により、中規模から大規模の倉庫施設では 3 年間の合計投資収益率 (ROI) が 320% を超えます。
フォークリフトのバッテリーメンテナンスと散水ログ (SOP サンプルテンプレート)
このフォームをバッテリー充電ステーションの掲示板に直接投稿してください。 OSHA/保証監査記録用に完了した月次ログを保管します。
| 日付 | トラック/バッテリーID | 充電と冷却は完了しましたか? | 加水? (ガル/L) | 純度は検証済み (<10uS)? | 技術イニシャル |
|---|---|---|---|---|---|
| YY/MM/DD | BAT-36V-014 | [ ] はい [ ] いいえ | ______ギャル | [ ] 合格 [ ] 不合格 | ______ |
| YY/MM/DD | BAT-48V-008 | [ ] はい [ ] いいえ | ______ギャル | [ ] 合格 [ ] 不合格 | ______ |
| YY/MM/DD | BAT-24V-022 | [ ] はい [ ] いいえ | ______ギャル | [ ] 合格 [ ] 不合格 | ______ |
今すぐ車両のバッテリー寿命を最適化し、ダウンタイムを削減しましょう
バッテリーに適切に水を供給することで、時期尚早の交換を防ぎ、高価な酸流出の清掃作業を排除し、シフトの生産性を最大限に高めます。自動化されたコンプライアンスに準拠したフリートケアに向けて次のステップを踏みましょう。
よくある質問 (FAQ)
フォークリフトのバッテリーには充電前または充電後に水を追加する必要がありますか?またその理由は何ですか?
必ず水を加えてください 充電して適切に冷却した後 。充電プロセス中、電解液は熱膨張とガスの発生により体積が膨張します。充電前に水を与えると、膨張した液体がベントキャップから溢れ、危険な酸の流出やバッテリーの電力容量の永久的な損失を引き起こします。唯一の例外は、充電前にバッテリープレートが乾燥して露出している場合です。この場合、充電を開始する前にプレートが浸る程度の水を加えてください。
使用量、アンペア時間、または充電サイクルに基づいて、フォークリフトのバッテリーにどのくらいの頻度で給水する必要がありますか?
水やりの頻度はバッテリーの仕事量に直接依存します。単一シフトの軽用途 (1,000 Ah/週未満) では、10 ～ 14 日ごとに散水する必要があります。 2 シフトの中型アプリケーションでは、毎週のチェックが必要です。高強度の 3 シフトのフリートまたは急速充電セットアップでは、3 ～ 5 回の充電サイクルごと (または週に 2 回) の水やりが必要です。一般的な経験則では、5 ～ 10 回の完全充電サイクルごとにセルを検査します。
リーチトラックは、軽度、中度、重度の使用で次の散水までどれくらいの時間がかかりますか?
スタンドアップリーチトラック (クラス II) は、頻繁に油圧で持ち上げられるため、高い熱サイクルが発生します。使用量が少ない場合、リーチ トラックの水やり間隔は 10 ～ 12 日になります。中程度の使用量では、5 ～ 7 日ごとに補充する必要があります。複数シフトの物流が頻繁に使用される場合、リーチトラックのバッテリーは 3 ～ 4 日ごとに液検査が必要になります。
フォークリフトのバッテリーに 10 日ごとに水やりが必要になるのはなぜですか?また、それはいつが正常ですか?
適度な周囲温度 (華氏 65 度から 80 度) で稼働する標準的な中規模の 1 シフトから 2 シフトの倉庫業務では、10 日ごとに水が必要になるのはごく普通のことです。ただし、あまり使用していないバッテリーが 10 日ごとに突然水が必要になる場合、潜在的な原因としては、寿命が近づいているバッテリーの老朽化、充電器の電圧調整の欠陥による過充電、過度の周囲熱、または内部で大きな電流漏れを引き起こすセル セパレーターの劣化などが考えられます。
浸水した鉛蓄電池の水やり不足または水やりすぎの測定可能な兆候は何ですか?
給水が不足すると、露出したプレート上部に目に見える白い硫酸鉛の結晶が現れ、動作中の温度が急激に上昇し、強い硫黄臭が発生し、永久的な容量の損失（毎日の稼働時間の短縮）が発生します。水をやりすぎると、バッテリー トレイの上部が濡れ、セル端子に白い酸の粉が蓄積し、トレイの鋼材が腐食し、酸の希釈により比重計の比重測定値が低くなります (1.210 未満)。
自動散水システムは米国の倉庫群にとってコストに見合う価値がありますか?また、手動散水システムとどう違うのでしょうか?
はい。 5 台以上のフォークリフトを備えたフリートの場合、シングルポイント給水システム (SPWS) は 10 か月未満の投資回収期間を提供します。 SPWS は、人間による過充填エラーを防止しながら、バッテリーあたりの散水時間を 15 分から 1 分未満に短縮します。 20 台のフォークリフトの場合、SPWS は技術者の直接の人件費だけで年間 7,000 ドル以上を節約し、バッテリー全体の耐用年数を 1 ～ 2 年延長します。
